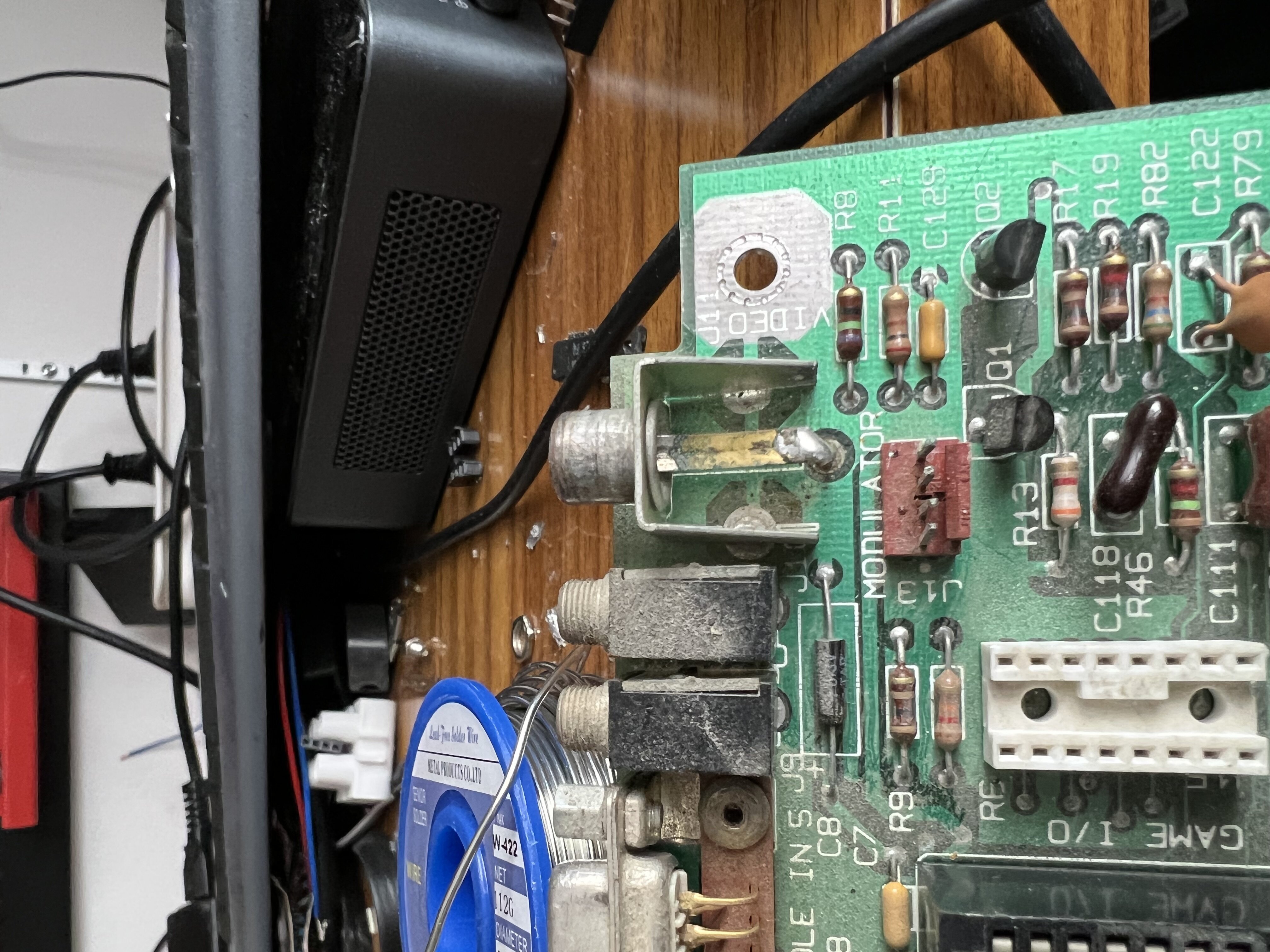

Le connecteur RCA de la carte, la sortie vidéo, est parfois cassé et rend la stabilité l’image incertaine. La tige horizontale s’est cassée et le contact se fait mal. Nous allons le changer.

1 on retire le capot

2 on déconnecte tous les cables de la carte mère

3 on retire les vis et délicatement, on enlève la carte mère.

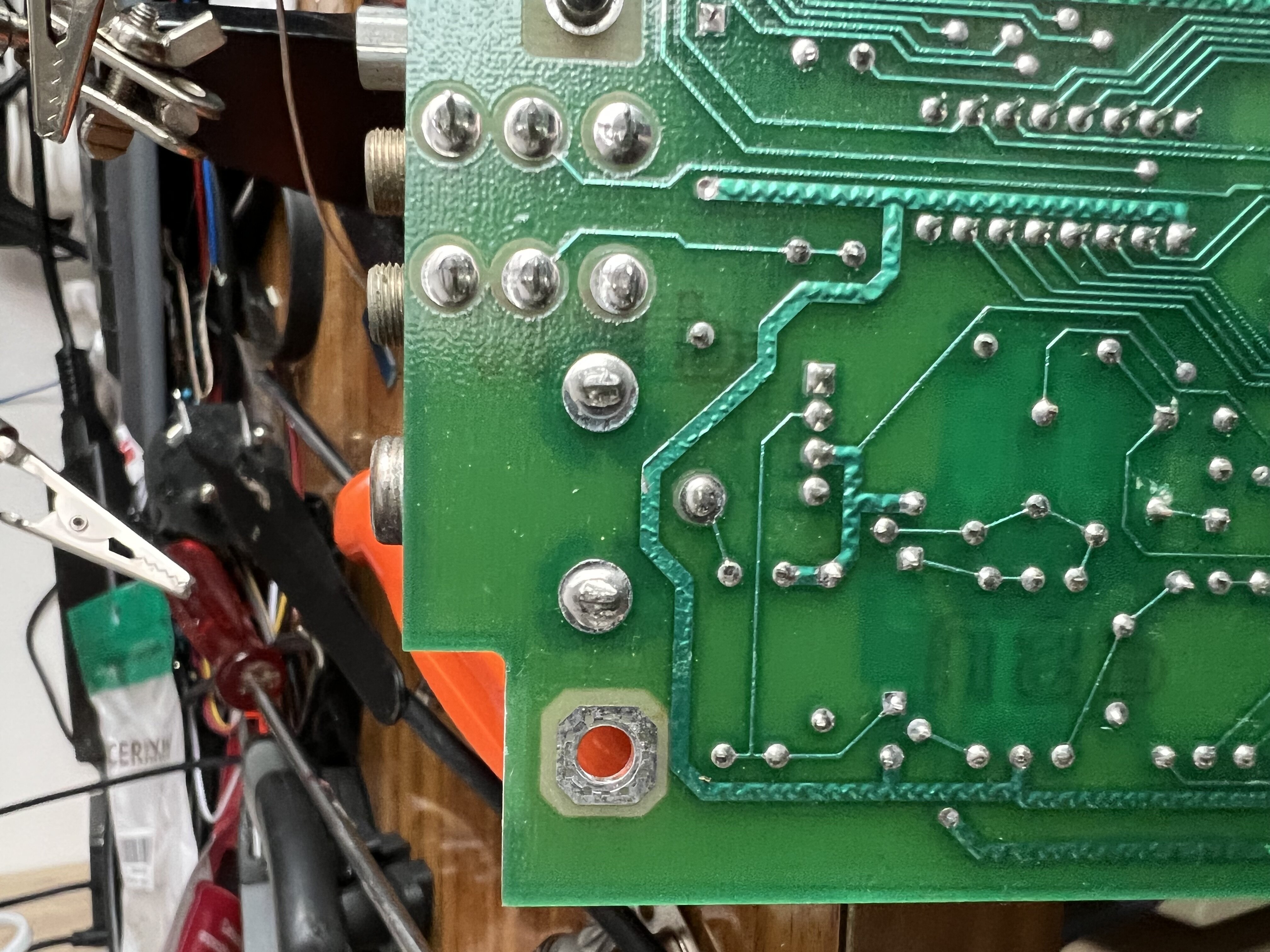

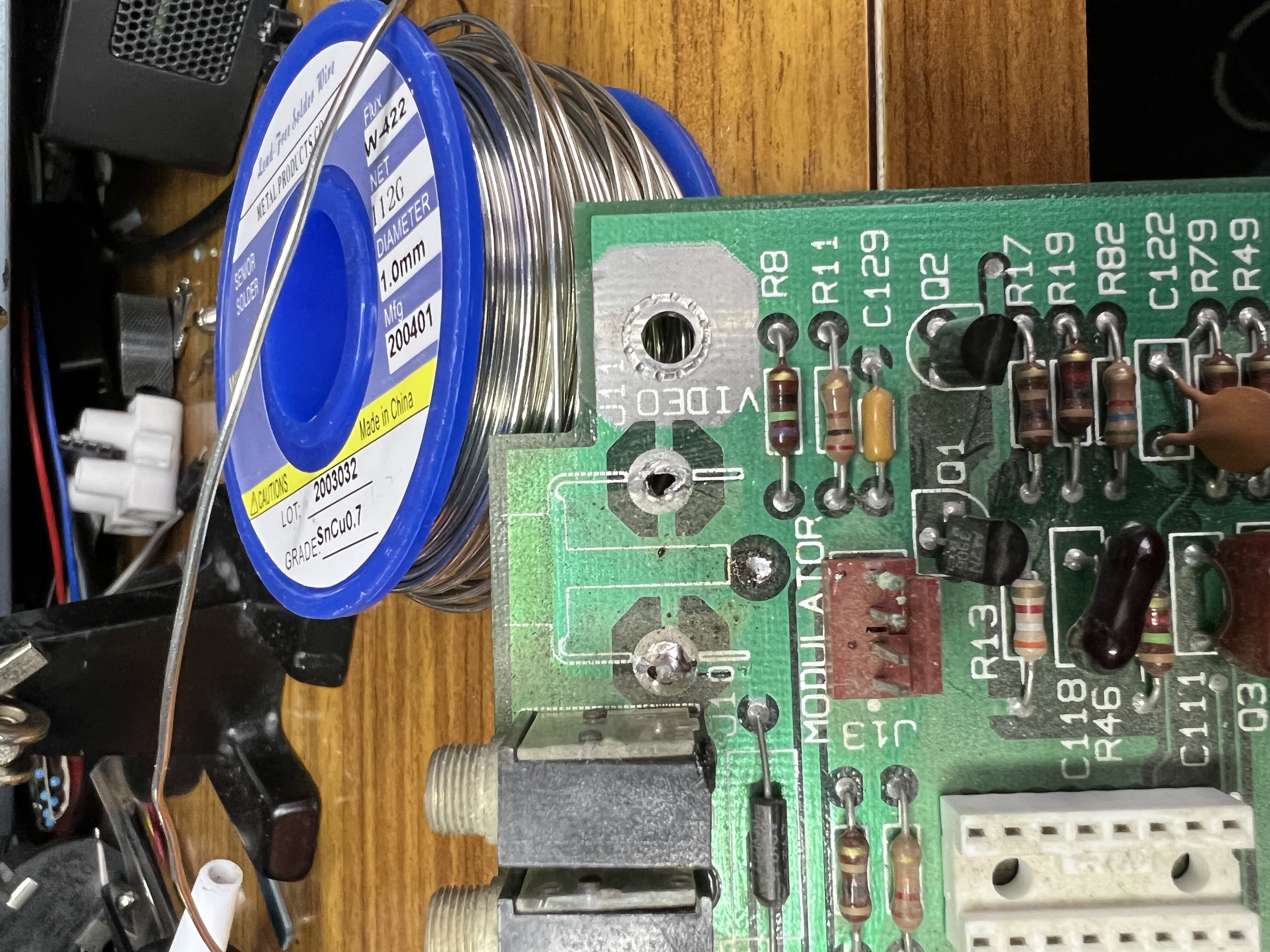

4 avec un fer à souder et une pompe, on désoude le connecteur : 3 soudures fixent le connecteur.

5 on ajuste le nouveau connecteur.

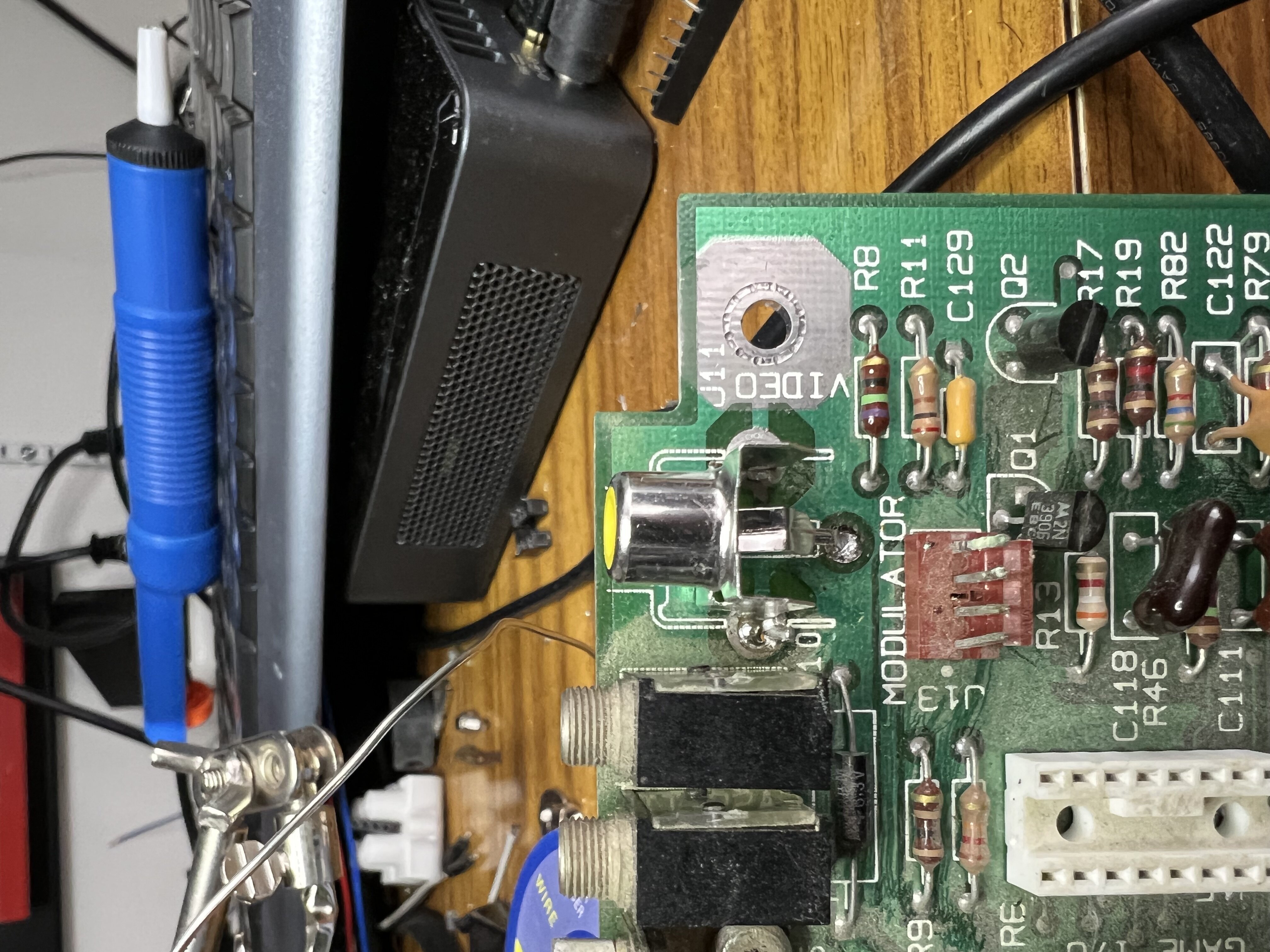

6 on commence par souder le tige arrière puis les 2 pates avant

7 on teste le connecteur : on reconnecte l’alimentation, le clavier, les cartes. Normalement l’image est stable et le cable se tient parfaitement.
