Les constructeurs adorent créer des alimentations inutilement complexes. Prenons le cas de l’IBM PS/1, notamment le type 2011. L’unité centrale est alimentée par l’écran avec un cable séparé de la vidéo. On le connecte sur le port dédié à l’arrière du PS/1

Le connecteur est reconnaissable : il s’agit d’un DB-15 classique. Alors que la vidéo est un connecteur VGA.

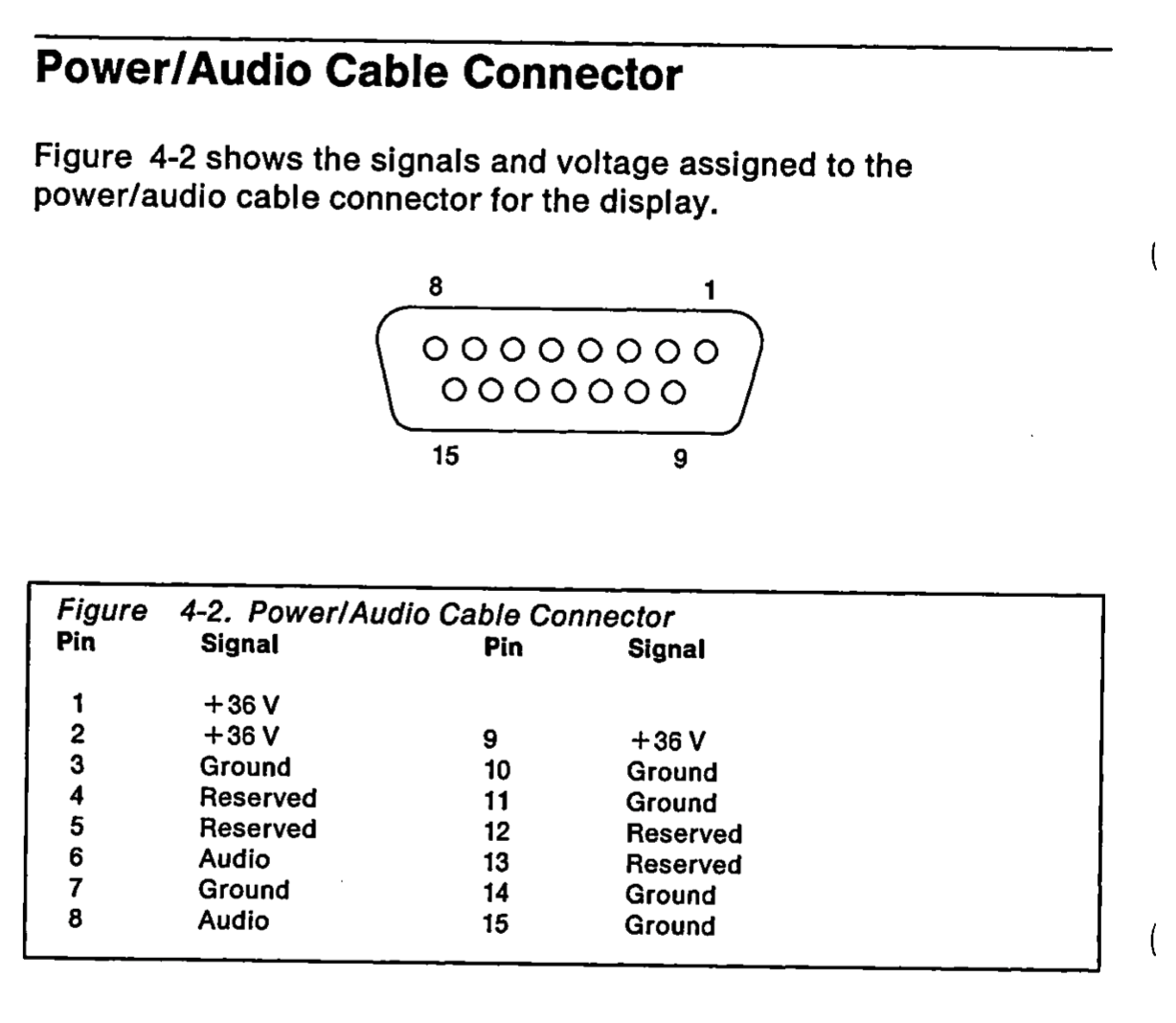

Ce connecteur fait passer l’alimentation et l’audio comme l’indique le schéma du documentation technique. Pour l’alimentation, nous avons donc :

pins 1 et 2 : +36v

pin 9 : +36v

pin 15 : ground

Cela signifie qu’il est possible de fabriquer une alimentation externe en brochant les 4 broches.
